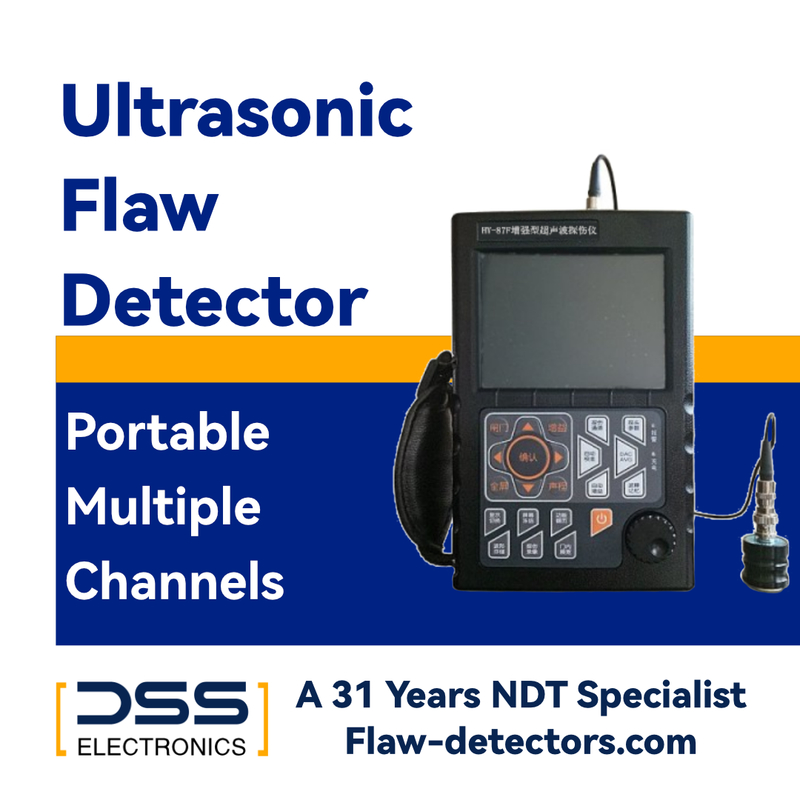

Volldigital erweiterter Ultraschallfehlerdetektor für Risserkennung

Produktbeschreibung:

Die Toralarmfunktion ist vollständig, starke Anti-Interferenz-Fähigkeit;
Reservierter Encoder, kann mit 16 Eingängen/16 Ausgängen und anderen I/O-Schnittstellen konfiguriert werden;
Die Systemkonfiguration ist einfach und flexibel, um die Anforderungen an mehr Kanäle zu erfüllen;
Hohe Zuverlässigkeit, einfache Wartung;
Selbst entwickelte Steuerschnittstelle, benutzerfreundlich, bedienbar;
Software-Modularität, kann je nach Bedarf konfiguriert werden
Kleine Größe, große Weisheit, leicht zu transportieren.

Anwendung:

A Besondere Vorteile
1. Voll digitales, echtes Farbdisplay, je nach Umgebung zur Auswahl der Hintergrundfarbe, Helligkeitswert kann frei eingestellt werden, führend in der inländischen Anwendung.
2. Digitaler Shuttle-Knopf, Ein-Knopf-Bedienung
3. Spektralanalyse, Hochgeschwindigkeits-FFT-Betrieb, die tatsächliche Sonden-Frequenz
4. Hochleistungs-Lithium-Ionen-Akkus, modularer Plug-in, ein Gerät, zwei Stromversorgungen, zwei Ladungen

B Startimpuls
1. Impulsstärke: Abgestufte Auswahl, Einstellung auf 200 V, 300 V, 400 V, anwendbar für eine Vielzahl von Sonden
2. Impulsbreite: 100-300 ns kontinuierlich einstellbar, um die optimale Empfindlichkeit der Sonde bei verschiedenen Frequenzen zu erreichen.
3. Impedanz: 51-51 V, 300 V und 400 V. Die beste Empfindlichkeit beim Sondieren
3. Impedanzanpassung: 51Ω, 150Ω, 200Ω, 400Ω, um die Empfindlichkeit und Auflösung der unterschiedlichen Anforderungen der Arbeit zu erfüllen
4. Arbeitsmodus: Einzelkristall-Sondierung, Doppel-Kristall-Sondierung

C Scan-Bereich
Null-Schnittstellen-Inzidenz ～ 14.000 mm (Längswelle des Stahls), proportionale Anpassung, kontinuierliche Anpassung der beiden Modi.

D Verstärkung und Empfang
1. Hardware-Echtzeit-Abtastung: 150 MHz, Wellenformen mit hoher Wiedergabetreue
2. Erkennungsmodus: Vollerkennung, positive und negative Erkennung, RF-Wellenanzeige
3. Torsignal: Einzel-Tor, Doppel-Tor, Vollbild-Abruf, Spitzenwerte innerhalb des Tors.
4. Wertschöpfung / vollautomatische Verstärkung: Stellen Sie den Schrittwert 0,1 dB, 2 dB, 6 dB ein, stellen Sie die Amplitude des Wellenhöhenwerts des vollautomatischen Verstärkungsmodus ein

E Alarm
Tor-, Ton- und Lichtalarme innerhalb der Kurve und Abschaltung

F Datenspeicherung
1. 50 Gruppen schneller Auswahl der Erkennungsparameter des Kanals, voreingestellt auf die verschiedenen Arten von Sonden und die Kombination von Instrumentierungsparametern, frei einstellbar der Erkennungsstandards verschiedener Branchen, einfach zu speichern, abzurufen, erneut zu testen, zu drucken und zu kommunizieren
2. Speicherung von 1000 Echo-Signalen und Daten der Fehlererkennung, um die Computerverwaltung von Speicherung, Auslesen und Durchsuchen, Einzel-Druck, kontinuierlichem Druck und Kommunikationsübertragung zu erreichen.
3. Parameteranhang: vollständige chinesische Einrichtung der Fehlererkennungsparameter, Eingabe von Echtzeitdaten, zufällige Speicherung, Abruf, Druck, Berichtskommunikation

G Fehlererkennungsfunktion
1. Wellenspeicher: Echtzeit-Abruf der höchsten Wellenfehler, Kalibrierungsfehler Maximalwert
2. φ-Wert-Berechnung: Direkt-Sonden-Schmiedefehlererkennung, um die Fehler der höchsten Welle automatisch umzuwandeln in
3. Riss-Altimetrie: Um die Fehler der höchsten Welle zu finden, Echtzeit-Beugungsmethode der Altimetrie
4. Dynamische Aufzeichnung: Erkennung der Echtzeit-Dynamik-Aufzeichnung Wellenformen, Speicherung, Wiedergabe
5. Fehlerortung: Echtzeit-Pegelwert L, Tiefenwert H, Schallbereichswert S
6. Fehlerquantifizierung: Echtzeit-SL-Quantifizierungswert
7. Fehlercharakterisierung: durch die Hüllkurvenwellenform, künstliche empirische Beurteilung
8. Oberflächenmodifikation: Fehlererkennung von gekrümmten Oberflächenwerkstücken, modifizierte Krümmungsumwandlung
9. Abstandskompensation: Echtzeit-Kompensation für die Fehlererkennung über große Entfernungen von dicken Werkstücken, um das Auslaufen der Erkennung kleiner Fehler zu vermeiden
10. Die Form der Schweißnahtprofile: Echtzeit-Fehlererkennung beschreibt den Schallbereichsprozess, um die Fehlerortung zu erreichen 11, Risshöhenmessung: Finden Sie die höchste Welle des Fehlers, Echtzeit-Beugungsmethode Höhenmessung Akustischer Prozess, um die Fehlerortung zu erreichen
11. B-Typ-Scannen: Echtzeit-Scannen, Beschreibung von Fehlern im Querschnitt

H Echtzeit-Uhrenaufzeichnungen
Echtzeit-Fehlererkennungsdatum, Zeitverfolgungsaufzeichnungen und -speicherung

I Steuerschnittstelle
Hochgeschwindigkeits-USB, RS232 zwei Arten von Schnittstellen zur Bereitstellung der Übertragung von Druck

J Bildschirmschutz
Standby kann den Bildschirm ausschalten, um das Instrument zu schonen, die Anzahl der Schaltvorgänge zu reduzieren, um die Lebensdauer zu verlängern

Technische Parameter:
