Phased-Array-Ultraschallprüfgerät DSS-PAUT28

Name: Phased-Array-Ultraschallprüfgerät DSS-PAUT28
Brand: Suzhou Desisen(DSS) Electronics Co.,Ltd
SKU: DSS-PAUT28
Price: 50000 USD
Availability: InStock

Markenname:	Suzhou Desisen (DSS) Electronics
Modellnummer:	DSS-PAUT28
MOQ:	1 Satz
Preis:	USD $50000
Zahlungsbedingungen:	Akkreditiv, Dokumente gegen Akzept, Dokumente gegen Zahlung, Überweisung
Versorgungsfähigkeit:	100 Sätze

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO 9001, CE

Verpackung Informationen:

Holzgehäuse

Versorgungsmaterial-Fähigkeit:

100 Sätze

Hervorheben:

Leichtgewichtiges tragbares Ultraschallfehlerdetektor

Kleiner tragbarer Ultraschallfehlerdetektor

TOFD tragbare Ultraschallfehlerdetektor

Produktbeschreibung

Beschreibung des Produkts:

Das DSS-PAUT28 ist ein tragbares phasiges Ultraschalltestgerät mit 32 128 Detektionskanälen.traditionelle Phasen-Array, Total Focusing Method (TFM), gleichzeitige TOFD- und Phasen-Array-Scanning und Dual-Array-Sonderunterstützung.Das Gerät bietet eine vollständige Erfassung der Prüfdaten., was es zu einer fortgeschrittenen, im Inland hergestellten intelligenten phasischen Ultraschalltestlösung macht.

Eigenschaften:

Erkennungskanäle

Die Kanalkonfiguration 32:128 bietet umfassende Testfunktionen, einschließlich der Phase-Array-Erkennung, der Gesamtfokussierungsmethode, der gleichzeitigen TOFD und der Phase-Array-Scan,Unterstützung der Proben mit zwei Arrays, Doppelkanal-TOFD-Erkennung und Doppelkanal-konventionelle Prüfung, um den unterschiedlichen Kundenanforderungen gerecht zu werden.

Phased Array Module

Spezialisierte Module umfassen: Butt-Schweißinspektion, Kurbelwelleninspektion, Rohrleitungskorrosionserkennung, Schienenschweißinspektion, Felgen- und Achseninspektion, Schraubeninspektion, TKY-Inspektion,und andere anwendungsspezifische Module.

TOFD-Modul

Funktionen Prozessparameter-Konfiguration und Sonde Keilparameter-Einstellungen. Berechnet automatisch Abdeckungsflächenparameter basierend auf Sonde und Prozessparameter,einschließlich PCS (Probe Center Separation), Scanning-Oberflächen-Abdeckung, Rückwand-Abdeckung und Strahlwinkelberechnungen.

Herkömmliches Modul

Zu den wichtigsten Funktionen gehören: A-Scan-Wellenformanzeige; Gate-Bereich, horizontale, Tiefen- und Amplituden-Einstellungen; Schallgeschwindigkeit, Verzögerung und Nullpunktkonfiguration; Fähigkeit zum Einfrieren der Wellenform;DAC-Kurven (Distance Amplitude Correction)Automatische Verstärkungskontrolle; Puls-Echo- und Pitch-Catch-Modi; Pulsschicht und Übertragungsspannungsanpassung; Filteroptionen; Speicher- und Rückruffunktionen für Kanalparameter.

Prozessentwicklung

Einbezieht Prozess-Simulationsmodellierung mit CAD-Software-Kompatibilität für den Import von Werkstückdimensionen direkt in das Instrument.Ermöglicht den direkten Geometrieabruf des Werkstücks und bietet maßgeschneiderte Inspektionsprozesse mit kompletten schlüsselfertigen Lösungen.

Phasenorientierte Array-Kalibrierung

Unterstützt die ASME-Standard ACG (Winkelkorrekturgewinn) und TCG (Zeitkorrekturgewinn) Kurvenkompensationsfunktionen (TCG-Einträge bis zu 16 Punkte),zur Behebung von Problemen der Einheitlichkeit der Energieverteilung und der Messgenauigkeit beim Sektor-Scannen. Funktioniert durch optimierte Kalibrierverfahren für Schallgeschwindigkeit, Verzögerung, ACG, TCG und Encoder-Einstellungen mit benutzerfreundlicher Bedienung.

Bildverarbeitung

Dynamische Tiefenfokussierungs- und Glättungsfunktionen gewährleisten eine hervorragende Detektionsauflösung und eine überlegene Bildqualität für Defekte in verschiedenen Tiefen.Bildzoom- und Pan-Funktionen ermöglichen individuelle Anzeigelayouts, während die Gate-Erweiterungsfunktion eine detaillierte Fehlerbeobachtung ermöglicht.

Strukturentwurf

Vollversiegelte wasserdichte und staubdichte Konstruktion geeignet für harte Testumgebungen.0 für die Hochgeschwindigkeitsdatenübertragung und DisplayPort (DP) -Videoausgang, der in HDMI umgewandelt werden kann, um den Bildschirm unbegrenzt zu erweitern.

Verzögerungsgenauigkeit

Die Verzögerungsgenauigkeit auf Nanosekunden-Ebene verbessert die Phasenverzögerungsgenauigkeit und unterdrückt die Seitenlappen erheblich, während die Längs- und Lateralstrahl-Auflösung für eine verbesserte Bildklarheit verbessert wird.

Datenerfassung

Kontinuierliche A-Scan-Speicherung, Echtzeit-Schnellbildgebung für phasige Array-Linearscanning, Sektor-Scanning, C-Scanning und TOFD-Scanning.Gesamtfokussierungsmethode mit kontinuierlicher Datenaufzeichnung per Encoder oder Zeitbasis-Triggering.

Konzentrationsgesetze

Automatische Berechnung und schnelle Erzeugung basierend auf Strahlwinkel, Brennweite, Scanmodus, Sonde und Keilparametern.

Filter

Die Bandbreite des Pulsfilters wird automatisch nach der Sondenfrequenz optimiert und zeigt eine fortschrittliche Geräuschverarbeitungstechnologie auf.

Stromversorgung

Dual AC/DC-Leistungsfähigkeit mit Akkubetrieb, der mehr als 4,5 Stunden Dauerbetrieb gewährleistet.

Technische Parameter:

Kanalparameter
PA/TFM-Modus	32: 128 Kanal
UT-Modus	2 Kanäle
TOFD-Modus	2 Kanäle

Herkömmlicher Ultraschall-Leistungsindex
PRF	25 Hz bis 10 kHz
Emissionsspannung	75V bis 250V (50Ω)
Breite des Pulsens	30N ~ 1000N, Schritt 5n
Dämpfung	400Ω, 80Ω
Probenahmefrequenz	100 MHz
Bandbreite	Mehrbanddeckung 0,5 MHz bis 20 MHz (-3 dB)
Gewinn	0.0 dB ~ 110.0 dB
Empfindlichkeitsmarge	≥ 60 dB (Schmalband), ≥ 52 dB (Breitband) (2.5P20, 2000022 2 flache Bodenlöcher)
Vertikal linear	≤ 3%
Horizontale Linie	≤ 0,1%
Entschließung	≥ 26 dB (2.5P20)
Dynamischer Bereich	≥ 30 dB
Probenahmefrequenz	100 MHz
Filter	High-Pass, Low-Pass, mehrfacher Schmalband
Ermittlung	Positiv, negativ, volle Welle, Funkfrequenz (TOFD-Modus)
Kanal	Doppelkanal
Maximale Reichweite	10000 mm (Längswelle aus Stahl)
Messschranke	A, B, G
Ausgangspunkt des Tores	Vollständiger Bereich
Torbreite	Vom Ausgangspunkt des Tores bis zur vollen Reichweite
Torhöhe	1 bis 99%
Alarm	Schall- und Lichtalarm
Messmodus	Grenze, Gipfel
TCG	Um 16 Uhr

Phase-Array/Gesamtfokussierung Leistungsindikatoren
Anzahl der Kanäle	32: 128 Kanal
Höchstöffnung	32-Elementen-Array
Maximale unterstützte Anzahl von Array-Elementen	128 Array-Elemente
Konzentrationsregel	Nicht weniger als 1024
Scanwinkelbereich	-89° bis 89°
Kalibrierungsfunktion	Schallgeschwindigkeit, Verzögerung, TCG, ACG, Encoder
Erfassungsbereich	1000 mm
Mindestwinkelschritt	0.1° mit automatischer Optimierungsfunktion
Probenahmefrequenz	100 MHz, 10 Bit
Ermittlung	Volle Welle
Eine große Wellenhöhe	Bis zu 800%
Verstellbarer Analoggewinn	80 dB
Maximale Wiederholfrequenz	20 kHz
Emissionsspannung	20V bis 110V (50Ω Belastung)
Im Pulsmodus	Bipolare Quadratwelle
Breite des Pulsens	30N ~ 1000N, Schritt 5n
Bandbreite	Mehrbanddeckung 0,5 MHz bis 20 MHz (-3 dB)
Filterung	High-Pass, Low-Pass, mehrfacher Schmalband
Auslöser	Encoder, Zeitbasis
Messmodus	Grenze, Gipfel
Anzeigen des Lesens	Amplitude, Schallweg, Horizontal, Tiefe
Auflösung der Messung	0.5 mm
Scanart	Linienscan, Sektorscan, C-Scan, D-Scan, Gesamtfokussierungsmethode (TFM)
Scannenlänge	Mindestens 15 Meter
Geschwindigkeit des Scannens	Nicht weniger als 30 mm/s
TFM-Bildgebung	Echtzeit 2D
TFM-Fokuszahl	Bis zu 1 Million Punkte
3D-Rekonstruktionsbildgebung	- Ja, das ist es.

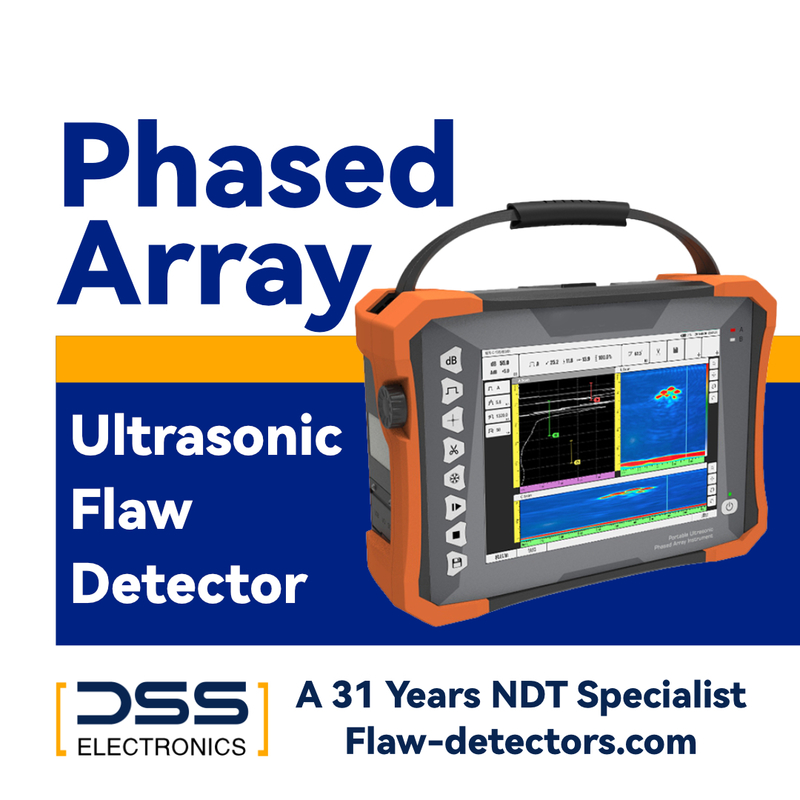

DSS-PAUT28 Portable Phased Array Ultraschalldetektor

DieDSS-PAUT28ist ein hochmoderner tragbarer Ultraschalldetektor mit32: 128 Erkennungskanäle.Dieses vielseitige Instrument umfasst eine umfassende Reihe von Kontrollfunktionen, darunter:

Herkömmliche Ultraschalluntersuchung

Flugzeitdiffraktion (TOFD)

Traditionelles Phasenarray

Vollfokussierte Bildgebung

Gleichzeitige TOFD- und Phasen-Array-Sweeping(unterstützt doppelte Sonden)

Die DSS-PAUT28 ist für den robusten Einsatz im Feld ausgelegt und verfügt über eineWasserdichtes und öldichtes Panelund intuitivTouchscreen-Betrieb.Es stellt sicher,vollständige Datenerfassungfür alle Inspektionen, was es zu einer führenden Lösung für intelligente phasengestützte Ultraschallprüfgeräte macht.

Schlüsselbereiche der Anwendung:

Der DSS-PAUT28 ist ideal für eine Vielzahl von Industrieinspektionen geeignet, darunter:

Herkömmliche und spezialisierte Schweißprüfungen in:
Stahlkonstruktionen
Kraftwerksboiler
Druckbehälter
Rohrleitungen
Komponenten der Kernenergie
Schiffe
Öl- und Lagertanks
Ethylenleitungen
Eisenbahnsystemtechnik: Inspektionen von Schweiß-, Fahrzeug- und Maschinenachsenrädern
Luft- und Raumfahrt: Gründliche Prüfung von Reibungsschweißköpfen aus Aluminiumlegierungen und Verbindungseinrichtungen aus Verbundwerkstoffe
Stromindustrie: Inspektion von Blätterwurzeln, Blades und Schrauben
Werkstücke mit eingeschränktem Bewegungsraum: Das Gerät ist mit zwei TOFD-Prüfkanälen ausgestattet, die in der Lage sind, Schweißnähte mit einer Dicke von 100 mm in einem einzigen Durchgang abzudecken.

Software:

C-Scan von Schweißschlägen

3D-Modellierung von Schweißvorrichtungen

Phased-Array-Ultraschallprüfgerät DSS-PAUT28 2

Gesamtfokussierungsmethode (TFM)

Detektionskanal

32: 128 Öldurchlässige Phase-Array-Detektionsfunktion, Vollfokus-Detektions-Bildgebungsfunktion, TOFD- und Phase-Array-Scan simultan, Unterstützung für Dual-Array-Sonden,Doppelkanal-TOFD-Erkennung, Doppelkanal-konventionelle Erkennung und andere Funktionen, um den unterschiedlichen Erkennungsbedürfnissen der Kunden gerecht zu werden.

Phased Array Modul

Längswellen-TFM-Modul, Scherwellen-TFM-Modul, Buttweld-TFM-Inspektionsmodul, Buttweld-Dimensionsinspektionsmodul,Buttweld-Inspektionsmodul (TOFD+phasige Array-Mehrgruppen am selben Tag), TFM-Inspektionsmodul für Flachplatten-C-Scan, TFM-Inspektionsmodul für Flachplatten-C-Scan, TFM-Inspektionsmodul für Schrauben, TFM-Inspektionsmodul für Schrauben, TFM-Inspektionsmodul für Korrosion, Korrosionsinspektionsmodul,TK-Inspektionsmodul, usw.

TOFD-Modul

Es hat die Funktion, Prozessparameter und Sondenmodulparameter festzulegen und berechnet die relevanten Parameter des Abdeckungsbereichs gemäß Sonden- und Prozessparametern, einschließlich PCS,Richtige Abdeckung des Scans, richtige Formdeckung des Unterbodens und Tonwinkel.

Prozessentwicklung

3D-Modell des universellen Testblocks

Sektoralscanning

2D-Bildgebung der Schraube

3D-Modellierung von Schweißvorrichtungen

3D-Modellierung von Schweißvorrichtungen

C-Scan von Schweißschlägen

Es hat ein Prozess-Simulationsmodell, und Sie können auch CAD-Software verwenden, um die Werkstückgröße zu bearbeiten und es in das Instrument zu importieren, direkt die Werkstückform anrufen,und maßgeschneiderte Inspektionsprozesse für Benutzer, die eine ganze Reihe von Lösungen in einer einzigen Anlaufstelle bietet.

Anwendung:

Phaseneinspektion der Pipeline mit automatischem Scanner

Kompatibel mit verschiedenen Proben für zerstörungsfreie Prüfgeräte, wie z. B. Phasen-Array, TOFD, Wirbelstrom usw.; stellen Sie sicher, dass die Sonde das alte Rohrschweiß parallel und mit gleichmäßiger Geschwindigkeit scannt;Verringerung der Arbeitsintensität der Bediener, Verringerung menschlicher Fehler, Beseitigung von Geräuschstörungen und Verbesserung der Detektionsleistung; flexibler Gleis, freie Veränderung der Krümmung, geeignet für Rohre über 250 mm; Zweiradantrieb,die Sonde kann entlang des Rohres sowohl in Umfangs- als auch in axialer Richtung eingestellt werdenFernsteuerung, Anschlüsselung; geringer Stromverbrauch, auswechselbares wiederaufladbares Öl, Standbyzeit von mehr als Stunden; ultraleichtes Material, einfach zu installieren und teuer.

Routinemäßige Schweißprüfung

Die Phase-Array-Ventilator-Form-Scanning wird für Butt-Schweißungen, Filet-Schweißungen und TKY-Schweißungen in Stahlkonstruktionen, Kraftwerksboilern, Druckbehältern, Übertragungsrohren, Kernenergie, Öltanks,SpeichertanksDie Primär- und Sekundärwellen werden verwendet, um die Schweißungen vollständig abzudecken, und das Linienscannen ersetzt das Zickzack-Scannen, was die Detektionsleistung und Zuverlässigkeit erheblich verbessert.

Phased Array C-Scan-Inspektion von Verbundwerkstoffen

Die weit verbreitete Verwendung von Verbundwerkstoffen, insbesondere in der Luft- und Raumfahrt, wurde früher durch eine einzige Sonde und einen einzelnen Punkt erkannt, die eine geringe Detektionswirksamkeit aufwies und leicht zu übersehen war.Die Schranke Kontroll-Array-Push-Erkennung Methode kann nicht nur die Detektion Effizienz zu verbessern, aber auch die Mängel zu visualisieren und den Mängelbereich zu bewerten.

Bolt- oder Gewindeleitungskontrollen

Schrauben werden in vielen Strömungsverbindungen von Stahlkonstruktionen verwendet.Durch die Verwendung der kleinen Winkel-Ventilator-Scan der Phasen-Array, um den Gewindebereich der Schraubenprüfung abzudecken, ist es leicht festzustellen, ob die Fäden Risse aufweisen, indem man die Ergebnisse in einem Bild anzeigt. The DSS-PAUT-28 instrument meets the requirements of the high-temperature bolt field acoustic phased array detection technology in Appendix D of the power standard "DL/T 694-2012 Technical Guidelines for Ultrasonic Testing of High-temperature Fastening Bolts".

Inspektion der PE-Rohrverbindungen

Die elektrische Fusionsverbindung der Ethylenpipeline verwendet eine Phase-Array-Linienscanning-Erkennung, mit der gutes Schweißen, nicht geschmolzenes Schweißen, Schlackeinschluss (Schlamm in Sand) erkannt werden kann.Überverbrannte Schweißung und KaltzustandDie Ergebnisse der Prüfung sind klar und leicht zu beurteilen. Die Wärmezuwachsverbindung der zweiten Anpassungsanlage verwendet Phasenscanning und Sektorenscanning, um die gesamte Verbindung abzudecken.und alle Arten von Defekten haben eine hohe Erkennungsrate.

Schweißlösung für Schweißprüfungen von Rohren mit kleinem Durchmesser

Derzeit wird die Inspektion von Schweißrohren mit kleinem Durchmesser in der Regel mit Röntgenstrahlen durchgeführt, aber die Röntgeninspektion hat eine hohe Strahlung und kann nicht gleichzeitig mit anderen Arbeiten durchgeführt werden.die Bauaufwand verursachtBei der herkömmlichen akustischen Inspektion wird aufgrund der dünnen Wanddicke der Nahfeldbereich des akustischen Feldes verwendet, und es gibt viele Wellen-zu-Gewichts-Umwandlungen.Dies macht es schwierig, Signale zu quantifizieren und zu identifizierenDie Ergebnisse der Inspektion werden stark durch das Niveau, den Zustand und die Arbeitsbedingungen der Inspektoren beeinflusst.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 1000 W,, die

Es bietet eine Komplettlösung für die Schweißinspektion. Die Inspektionsergebnisse werden grafisch angezeigt und bilden ein A+5+C-Display, das für die Fehlerkennung geeignet ist,Charakterisierung und MessungDie speziell entwickelte geschwungene Chip-Fokusphasen-Sonde und die serialisierte Konstruktion erfüllen die Anforderungen von Bogenmodulen verschiedener Rohrdurchmesser.mit höherem Signal-Rausch-Verhältnis und hoher AuflösungDer speziell entwickelte Ketten-Scanner ist einfach zu installieren und zu testen und kann für verschiedene Rohrdurchmesser erweitert werden.

Unterstützung und Dienstleistungen:

Technische Unterstützung und Wartung des Ultraschalldetektors DSS-PAUT28

Wir bieten technische Unterstützung und Service, um sicherzustellen, dass unsere Kunden mit ihrem Portable Eddy Current Defect Detector zufrieden sind.

Unterstützung vor Ort

Unser Support-Team vor Ort ist bereit, Ihnen bei allen Installations-, Fehlerbehebungs- oder Wartungsproblemen zu helfen, die Sie mit Ihrem Portable Eddy Current Defect Detector haben.Unsere Techniker können an Ihren Standort kommen und Ihnen bei Fragen oder Problemen helfen..

Online-Unterstützung

Unser Online-Support-Team ist rund um die Uhr verfügbar, um Ihnen bei Fragen oder Problemen mit Ihrem Portable Eddy Current Defect Detector zu helfen.sowie ein Online-Ticket-System für ausführlichere FragenUnser Team ist immer bereit zu helfen.
